15” Бас, 3” звукова бобина, 500 W, 99 dB

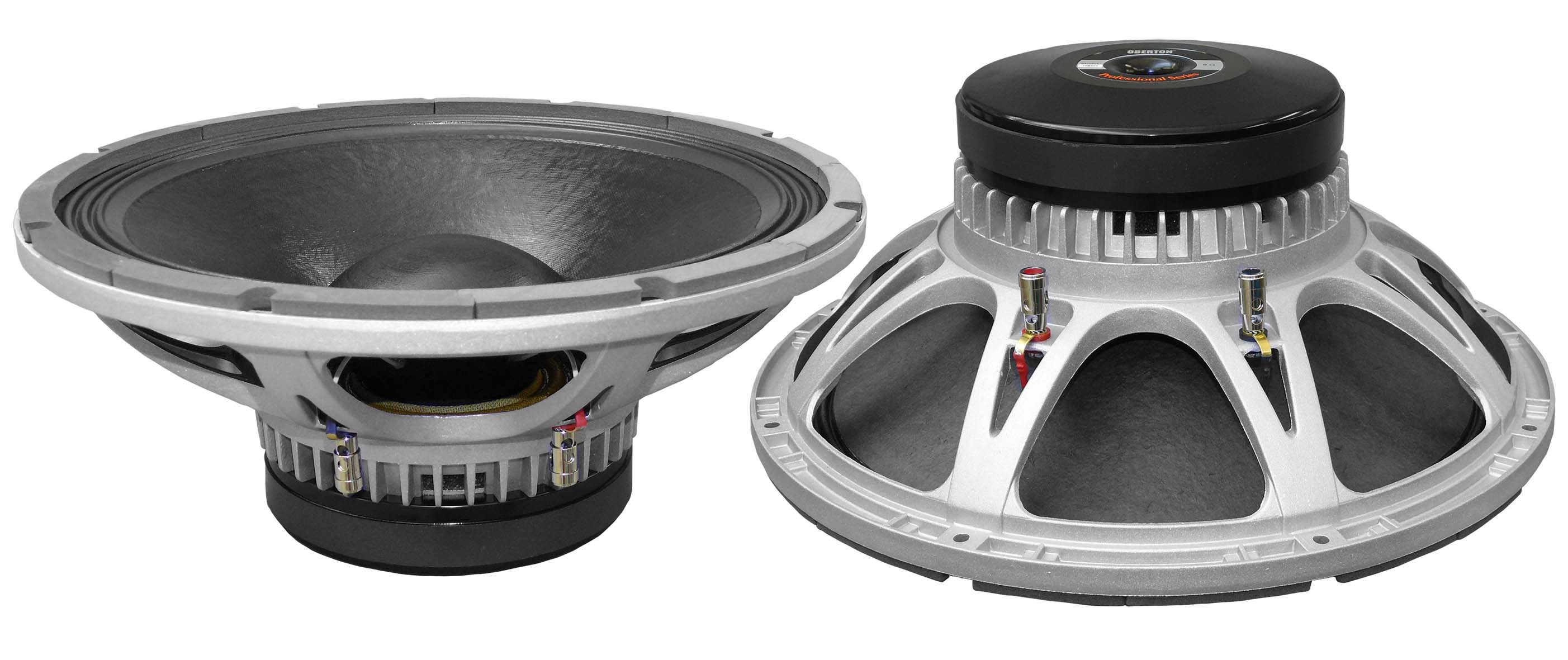

15B500 loudspeaker

ОСНОВНИ ХАРАКТЕРИСТИКИ:

  • Чувствителност 99 db 1W / 1m
  • Високотемпературна звукова бобина - тип сандвич 77 mm ( 3”)
  • Музикална мощност 1000 W AES
  • Вентилирана магнитна система с 180 мм. магнит
  • Два алуминиеви демодулиращи пръстена, за намаляване на изкривяванията и подобряване на охлаждането на звуковата бобина
  • Двойна трептилка промазана със силиконов каучук, за стабилизиране на окачването и повишаване на линейния ход
  • Водозащитена мембрана (отпред)



Приложение:

15B500 е мощен 15” басов високоговорител, съчетаващ 3” (77 мм) двустранно навита високотемпературна звукова бобина, с височина 20 мм; двойна трептилка промазана със силиконов каучук, водозащитена мембрана от дълговлакнеста хартия, вентилирано алуминиево шаси и вентилирана магнитна система с 180 мм. феритен магнит. Вградените два алуминиеви демодулиращи пръстена намаляват нелинейните изкривявания и допълнително спомагат за охлаждането на звуковата бобина. Резултатът е 15” басов високоговорител с отлична ленейност и висока ефективност, позволяваща използването му в двулентови и трилентови тонколони, както за вътрешно, така и за външно озвучаване.



ПАРАМЕТРИ

Диаметър
Импеданс
Минимален импеданс
Номинална мощност AES ¹
Музикална мощност ²
Чувствителност
Честотна лента
Диаметър бобина
Материал бобина
Основа бобина
Височина бобина
Височина ГПН
Мембрана
Материал шаси
Магнит
Магнитна индукция

15"/388 inch/mm
8 Ohm
6.39 Ohm
500 W
1000 W
(60-2000 Hz) 99 dB/W/m
38 - 2500 Hz
77 mm
Мед
Glassfiber
20 mm
11 mm
Хартия със стъклени влакна
Алуминий – високо налягане
Феритен
1.20 T

THIELE-SMALL ПАРАМЕТРИ

Fs
Qms
Qes
Qts
Vas
Mms
Re
Sd
Xmax*
Cms
BL
Le at 1kHz


38.20 Hz
12.06
0.274
0.268
145.82 L
114.40 gr
5.23 Ohms
829.6 cm2
±7.25 mm
0.152 mm/N
22.91 T.m
1.25 mH

1. AES стандарт. Мощността е изчислена спрямо минималния импеданс. Измерването е направено в 120 L кутия настроена на 56 Hz, с розов шум,
честотно ограничен в лентата 40-400 Hz, приложен непрекъснато за 2 часа.
2. Музикалната мощност е дефинирана 3db по-високо от AES Номиналната.
3. Максималният линеен ход на мембраната е изчислен по формулата:
(Hvc - Hg)/2 + Hg/4 , където Hvc е височината на звуковата бобина и Hg е височината на въздушната междина (горен полюсен накрайник на магн. с-ма)

ИНФОРМАЦИЯ ЗА МОНТАЖ

Външен диаметър
Отвор за вграждане
Брой на отворите за монтаж
Диаметър на окръжността на отворите за монтаж
Дълбочина
Тегло

388 mm
355 mm
8 елипс / 7x8 mm
370/372 mm
169 mm
7.8 kg
